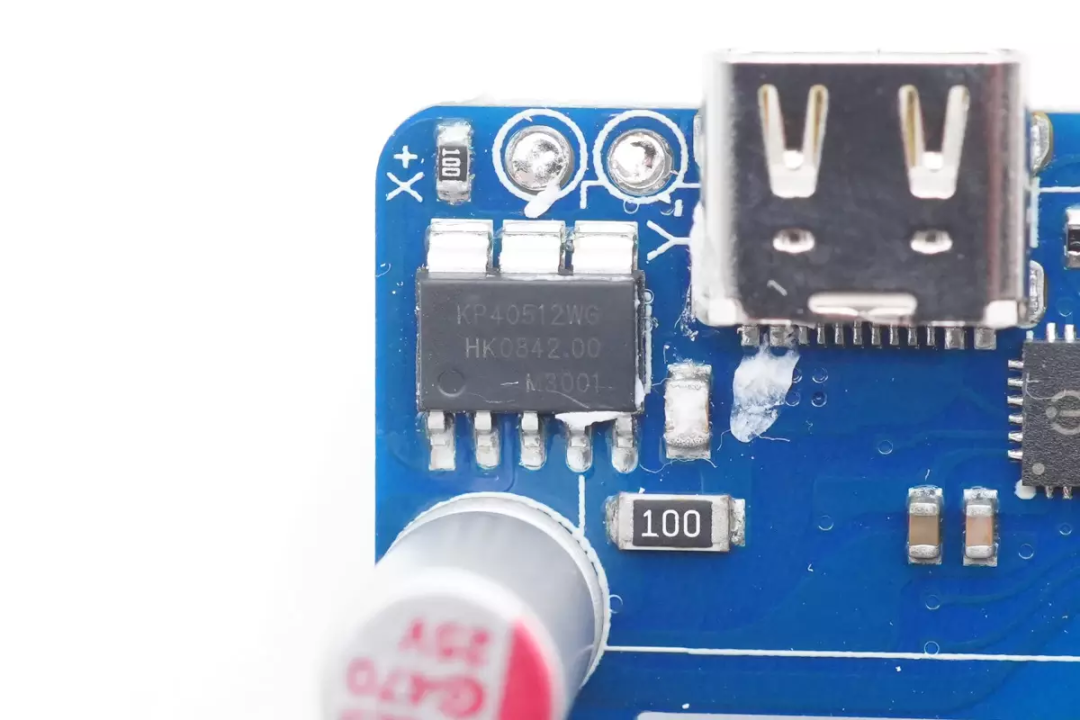

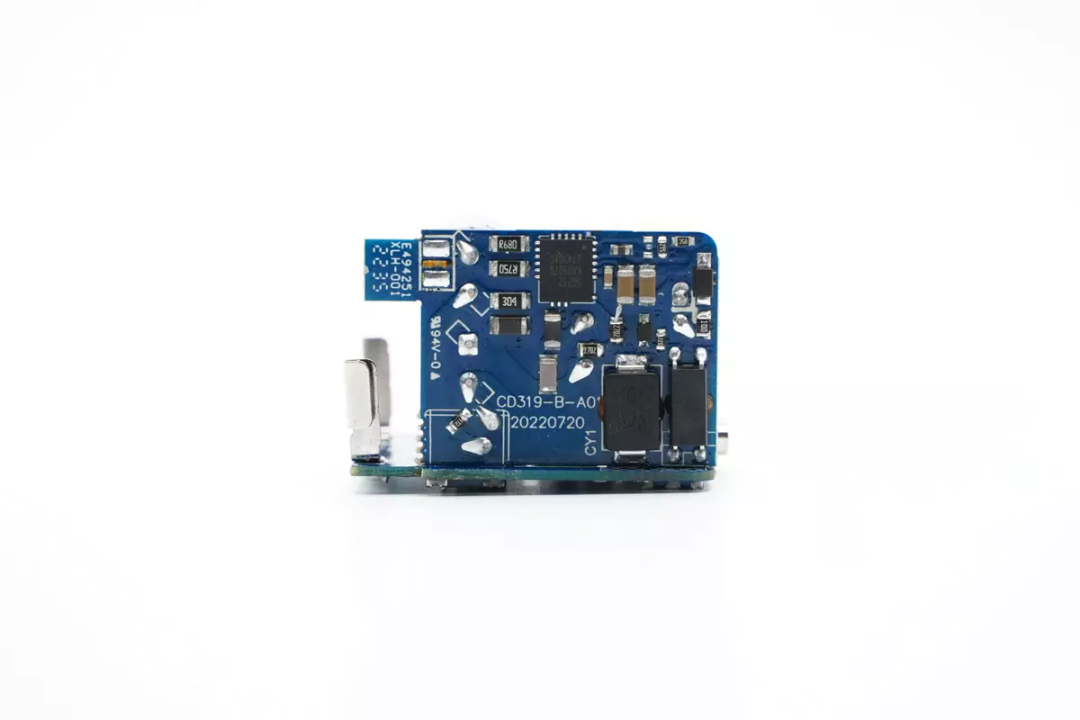

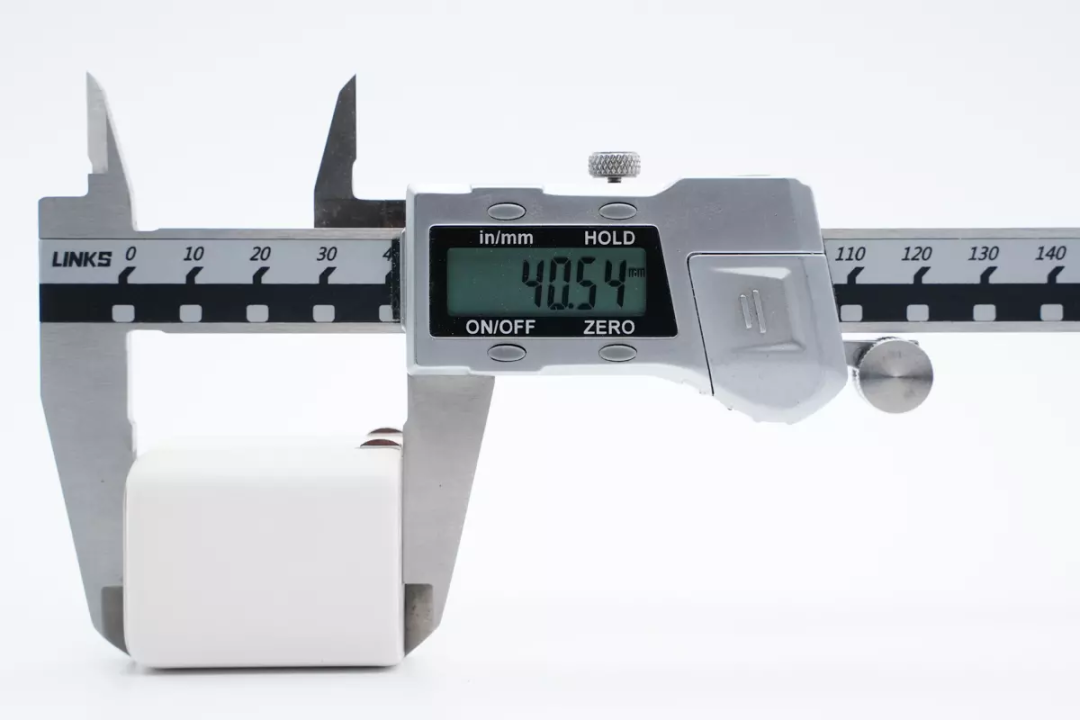

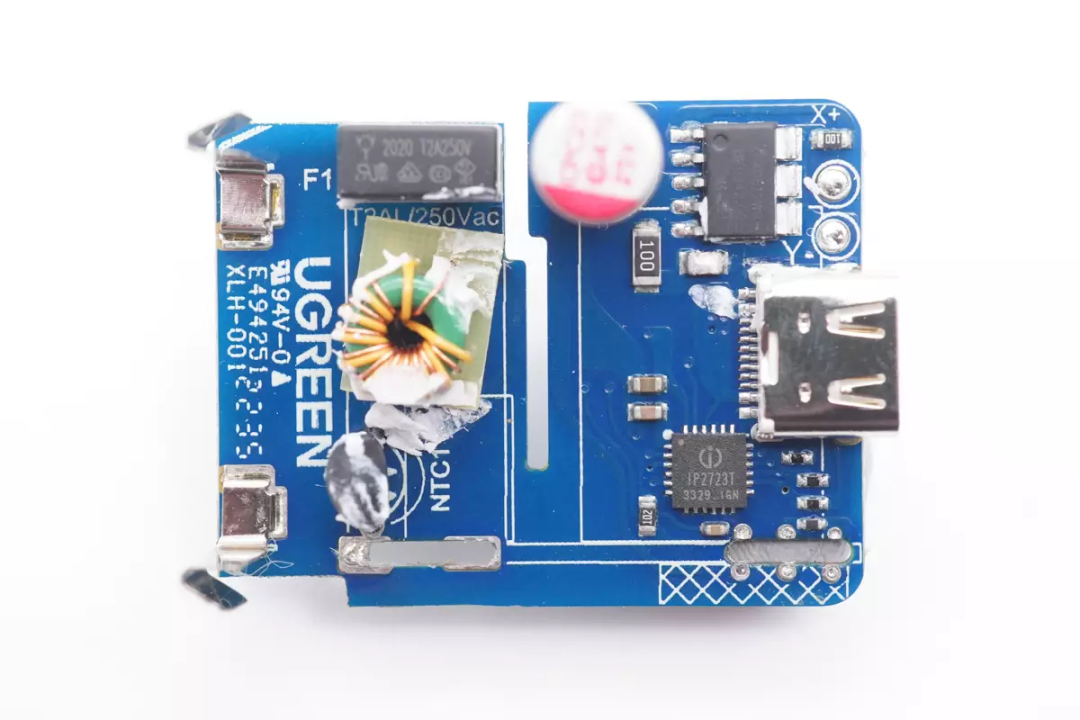

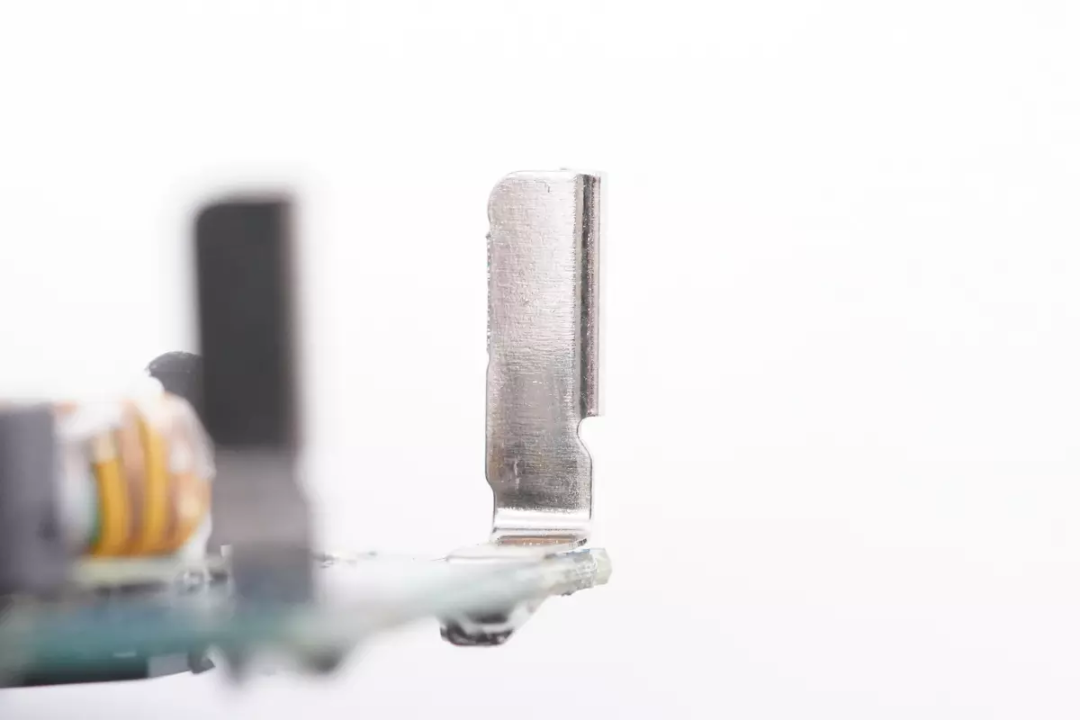

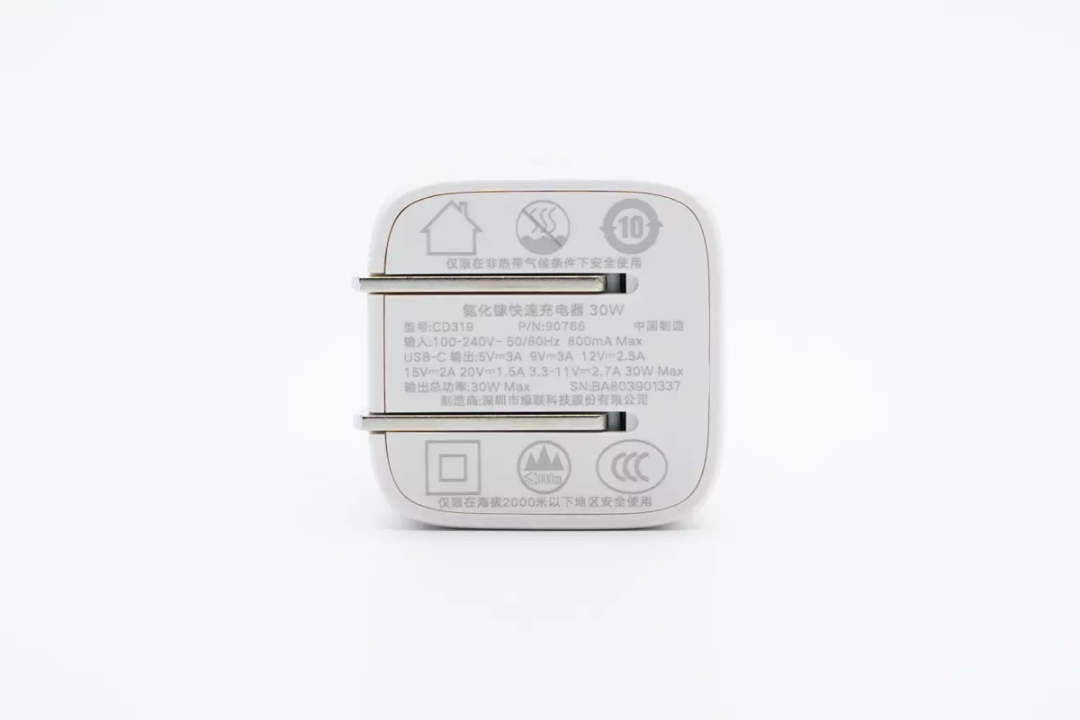

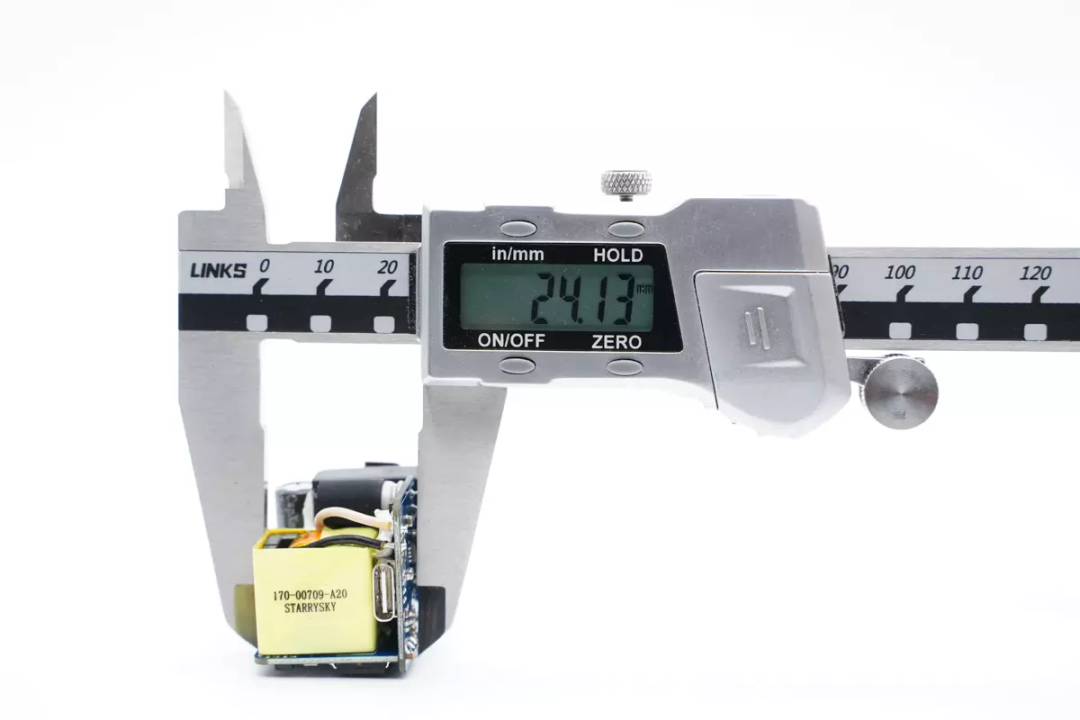

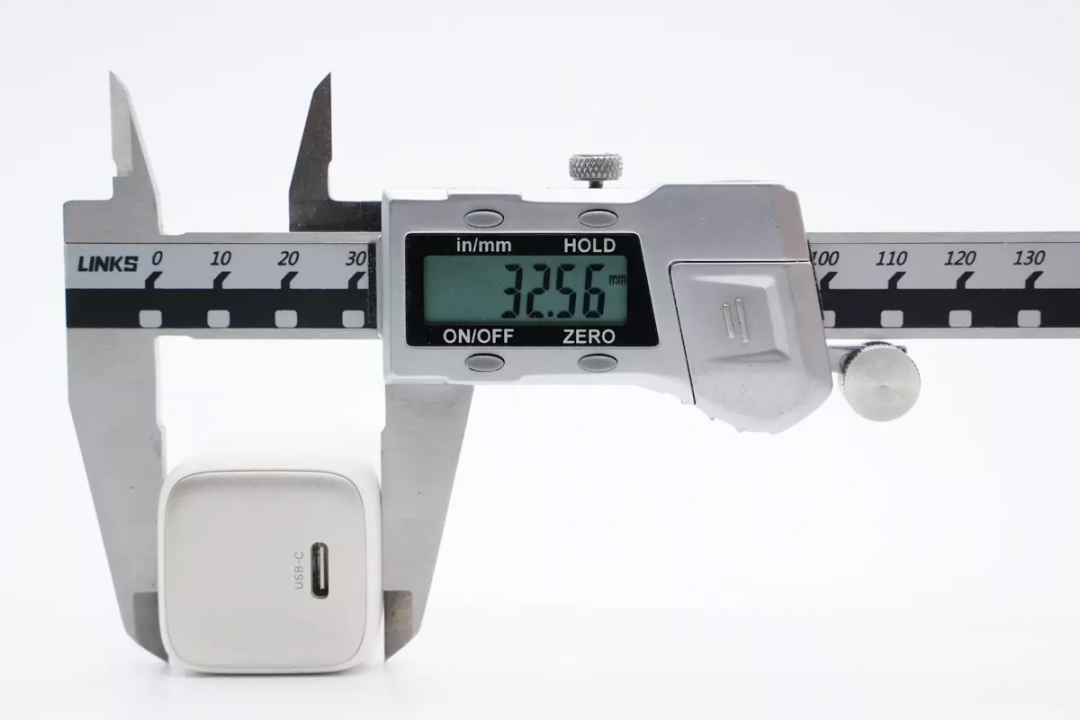

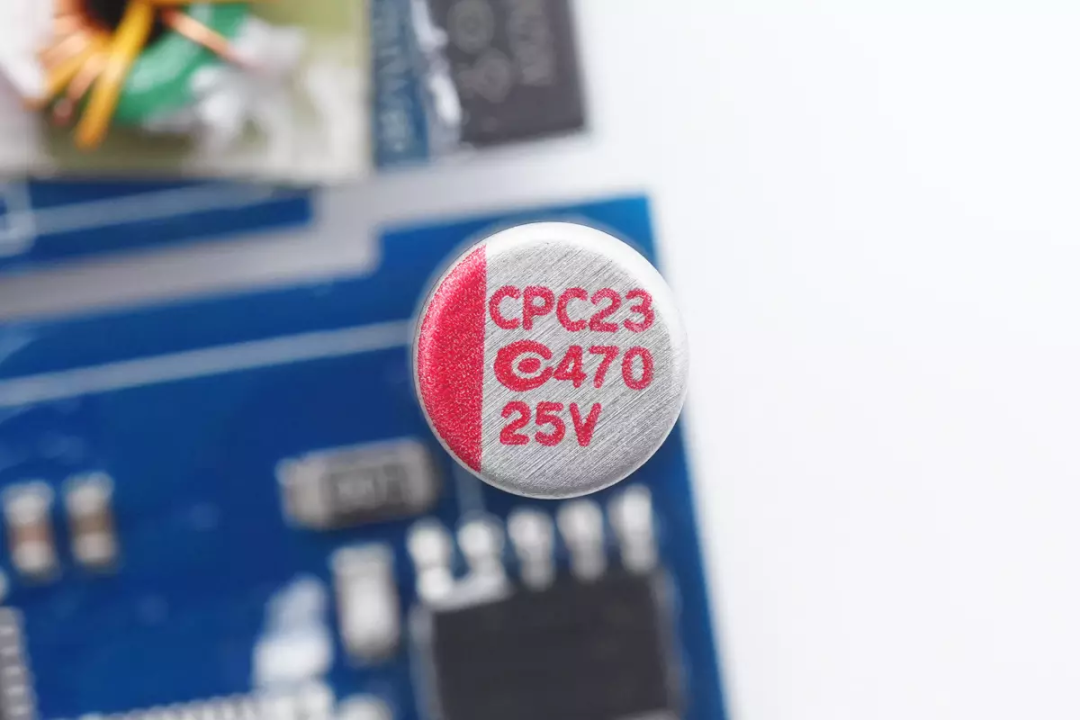

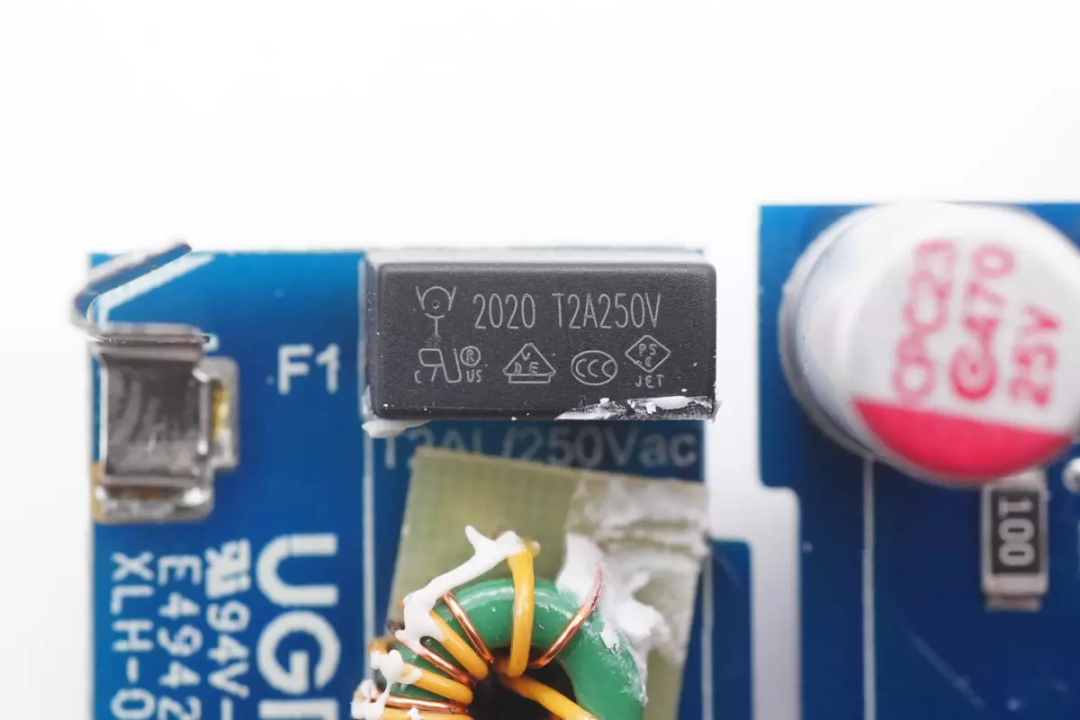

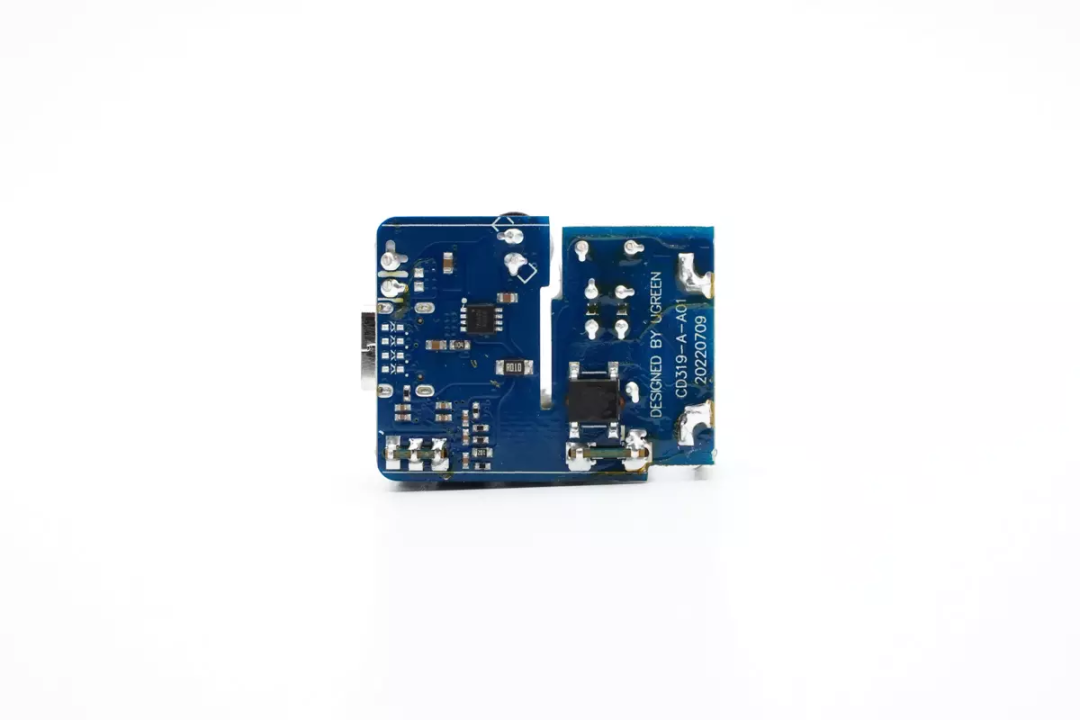

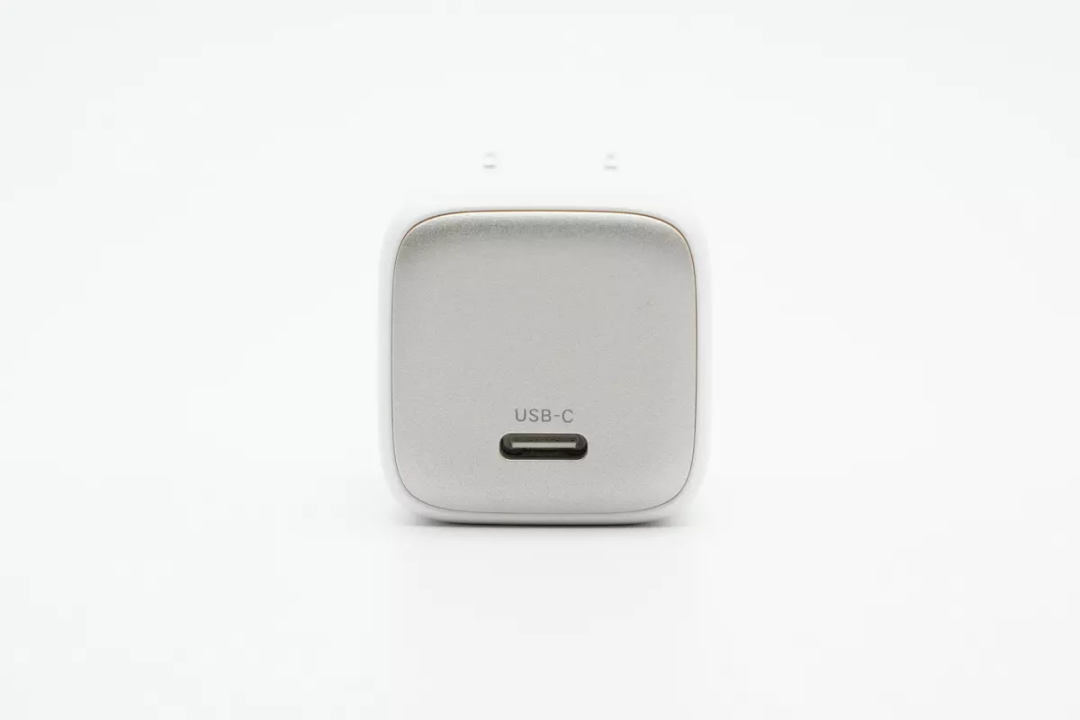

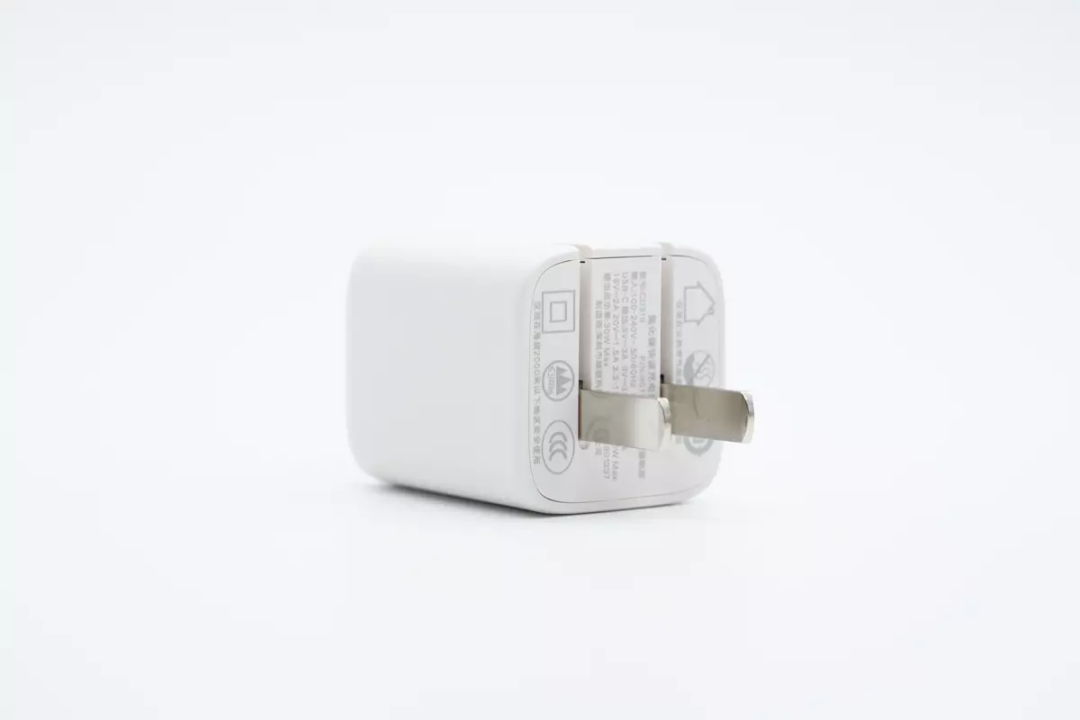

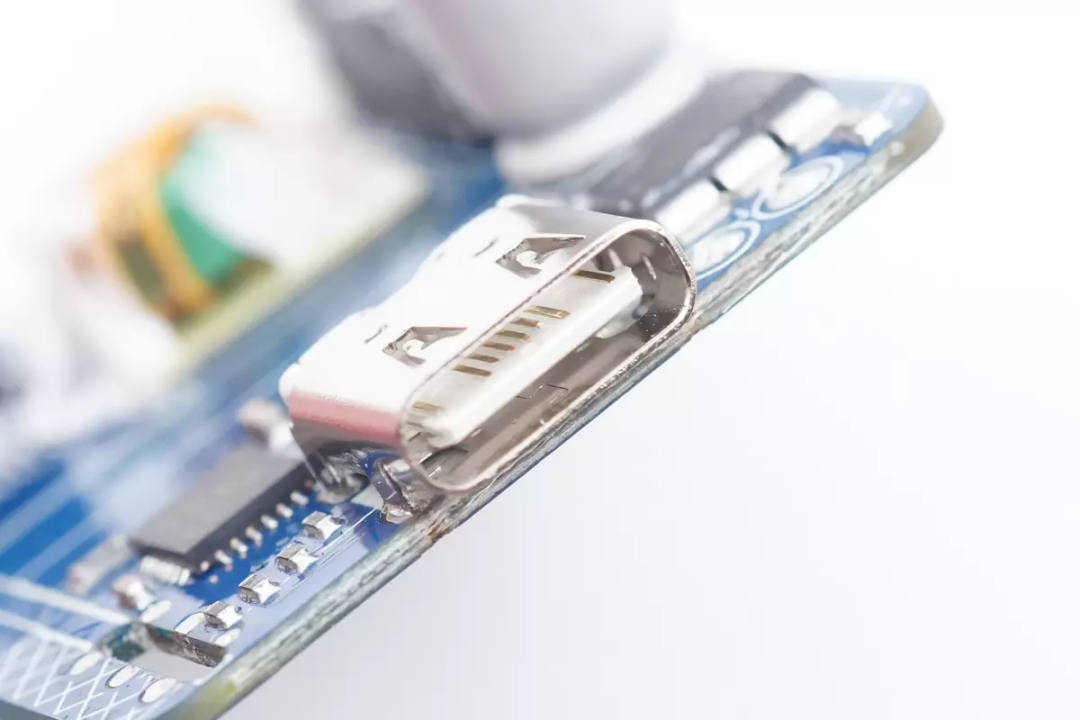

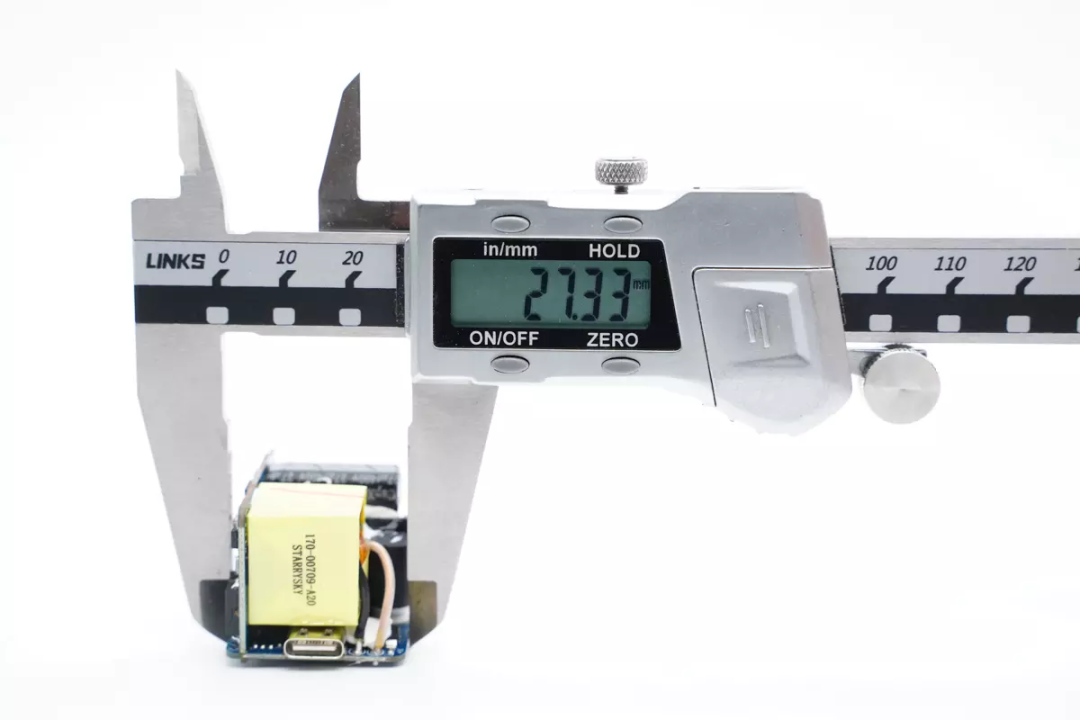

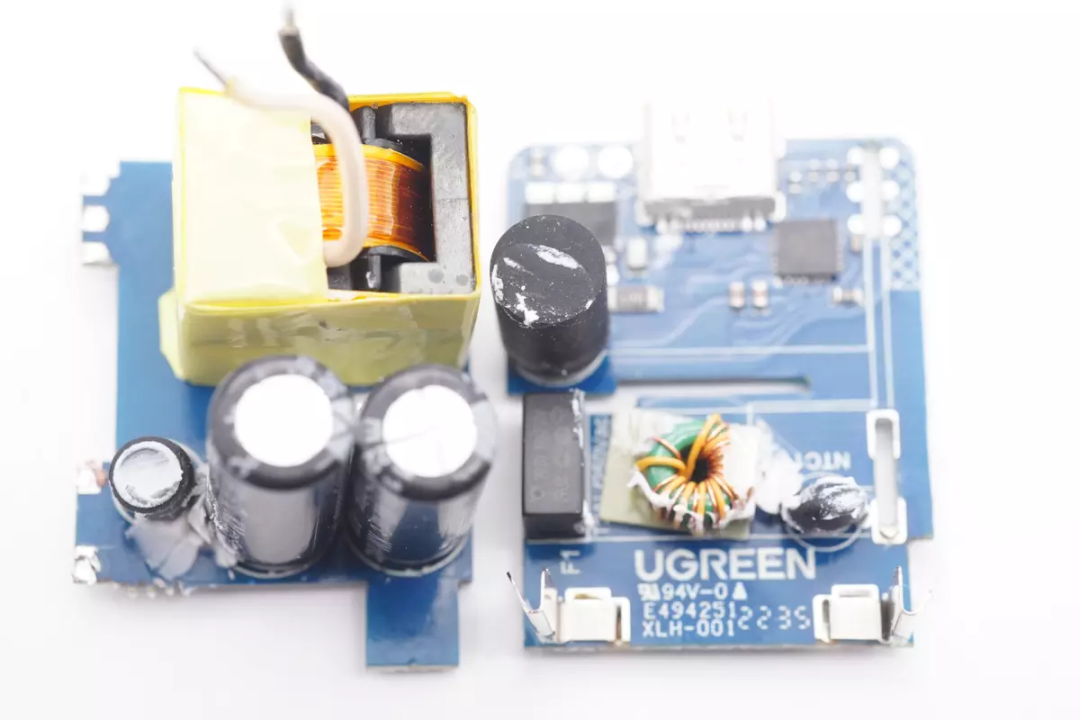

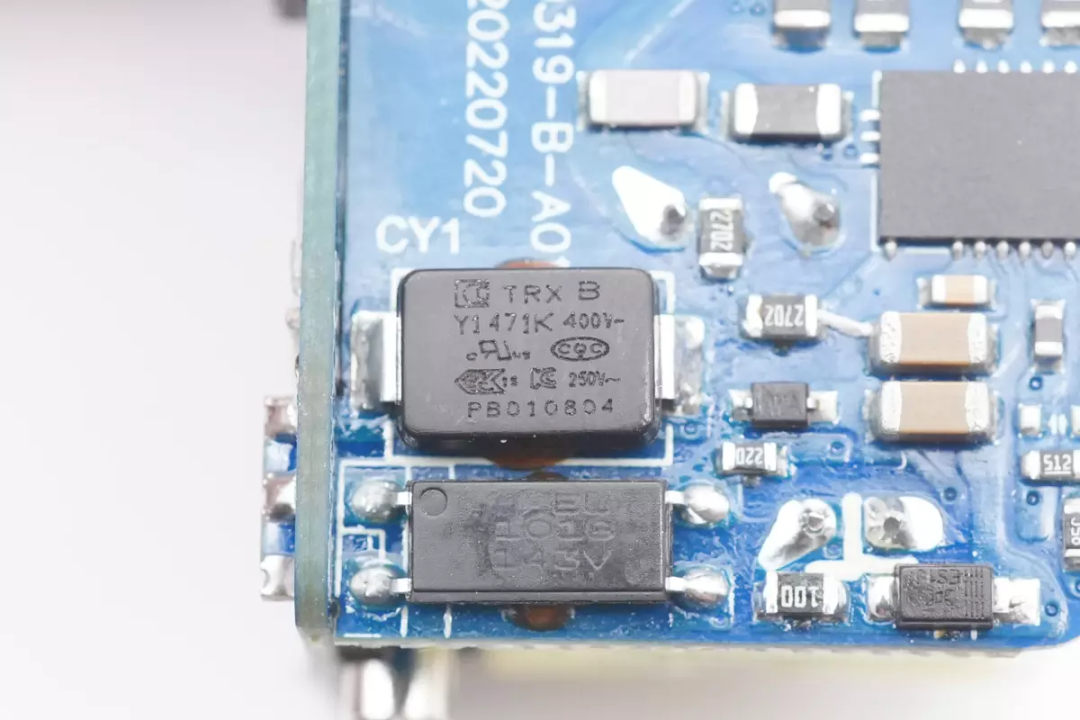

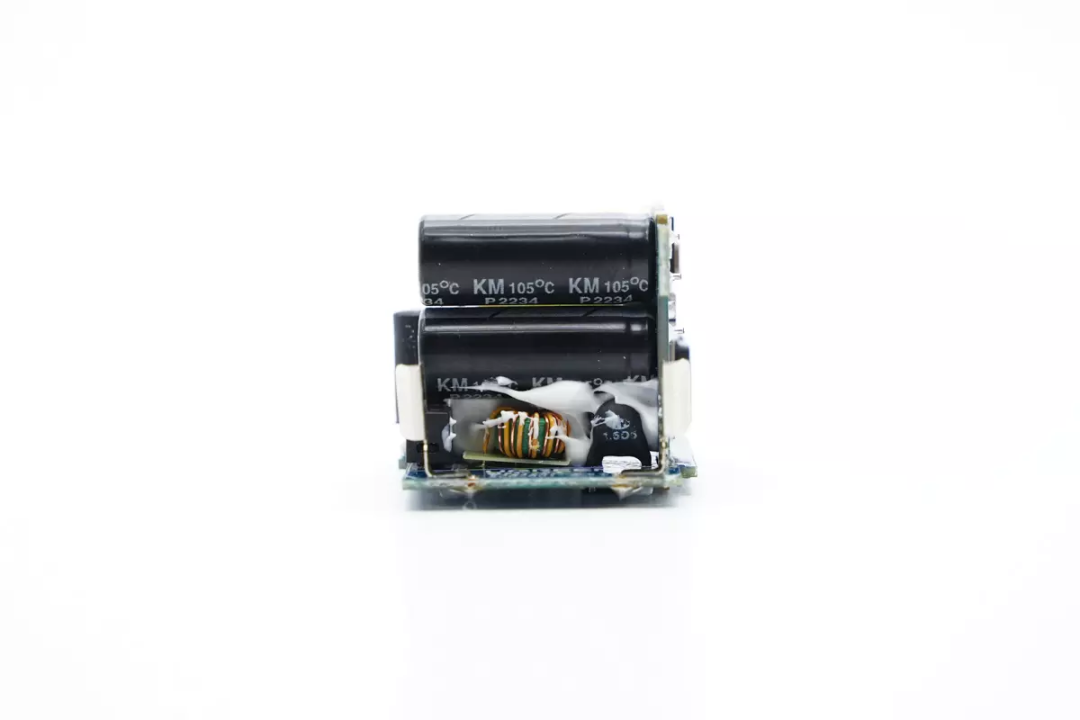

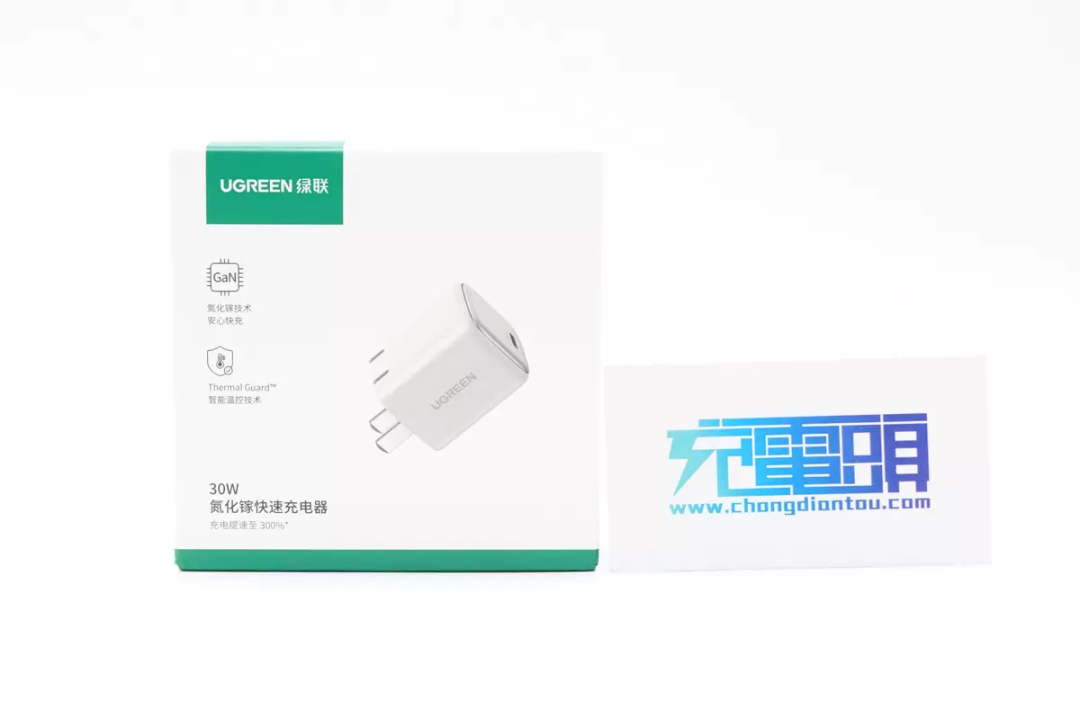

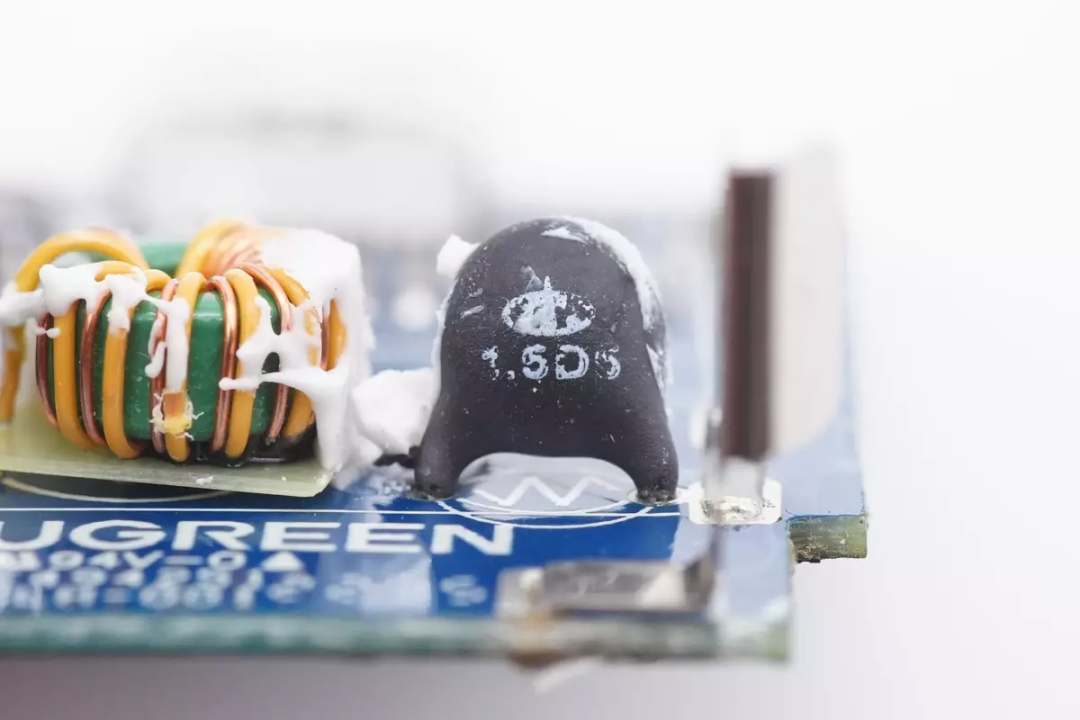

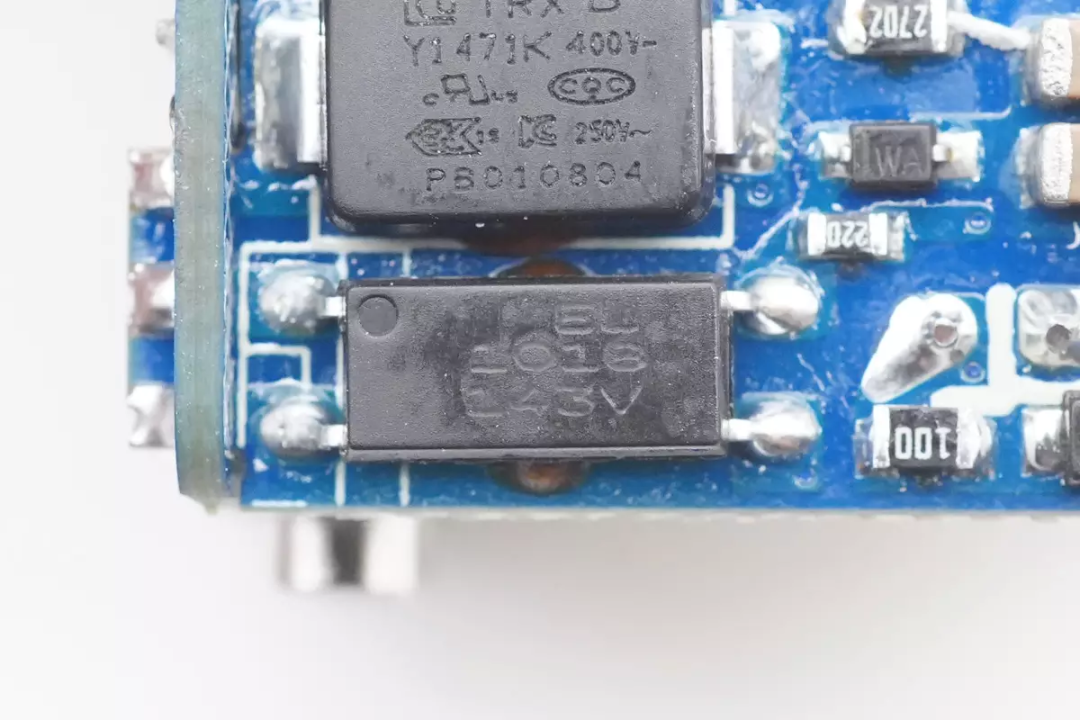

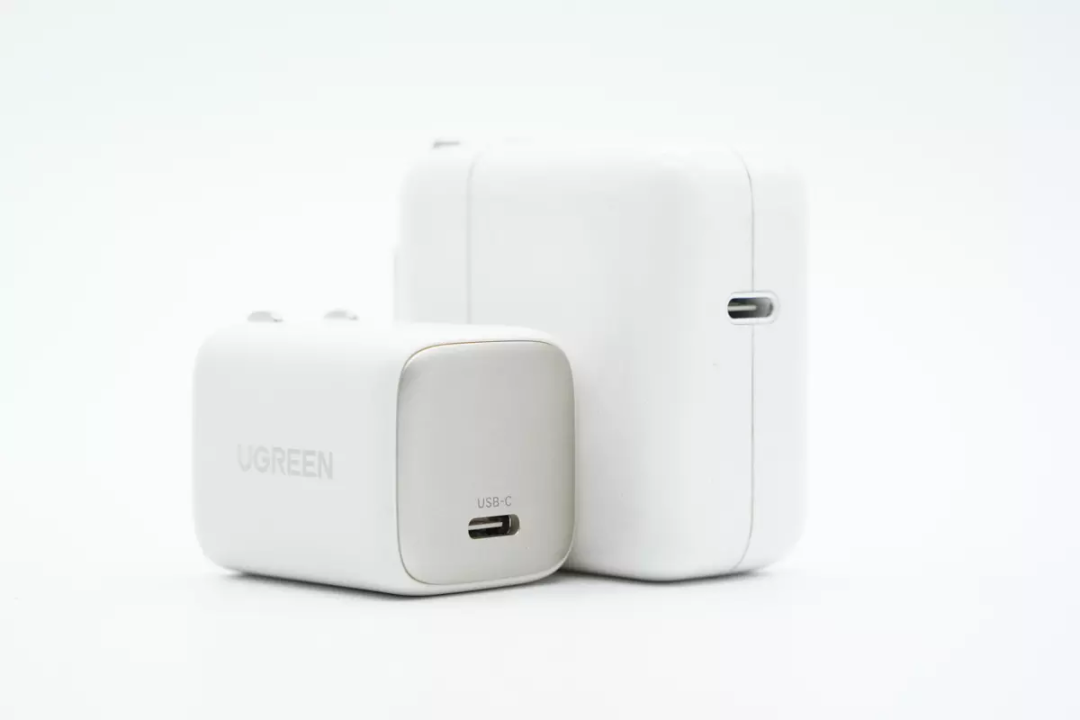

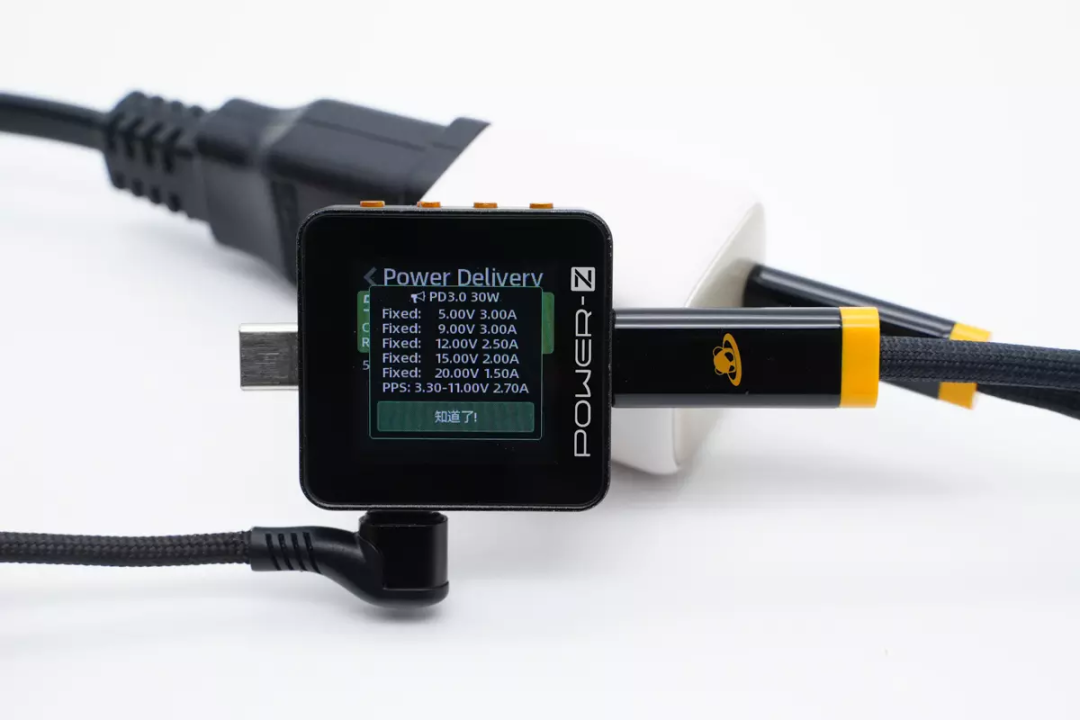

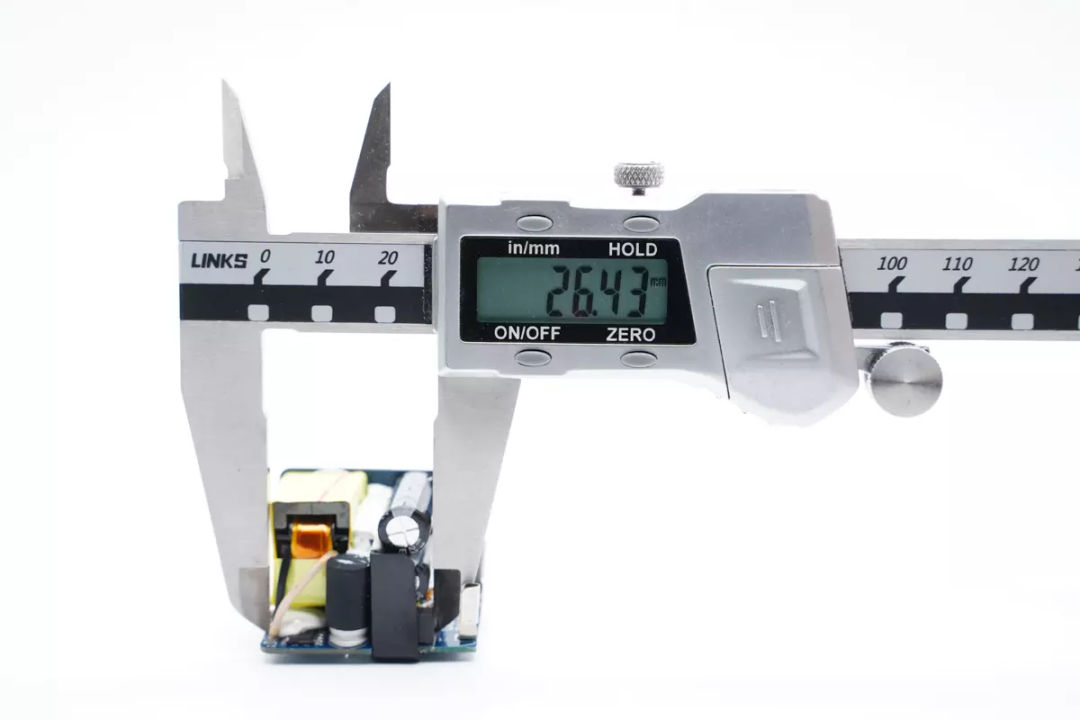

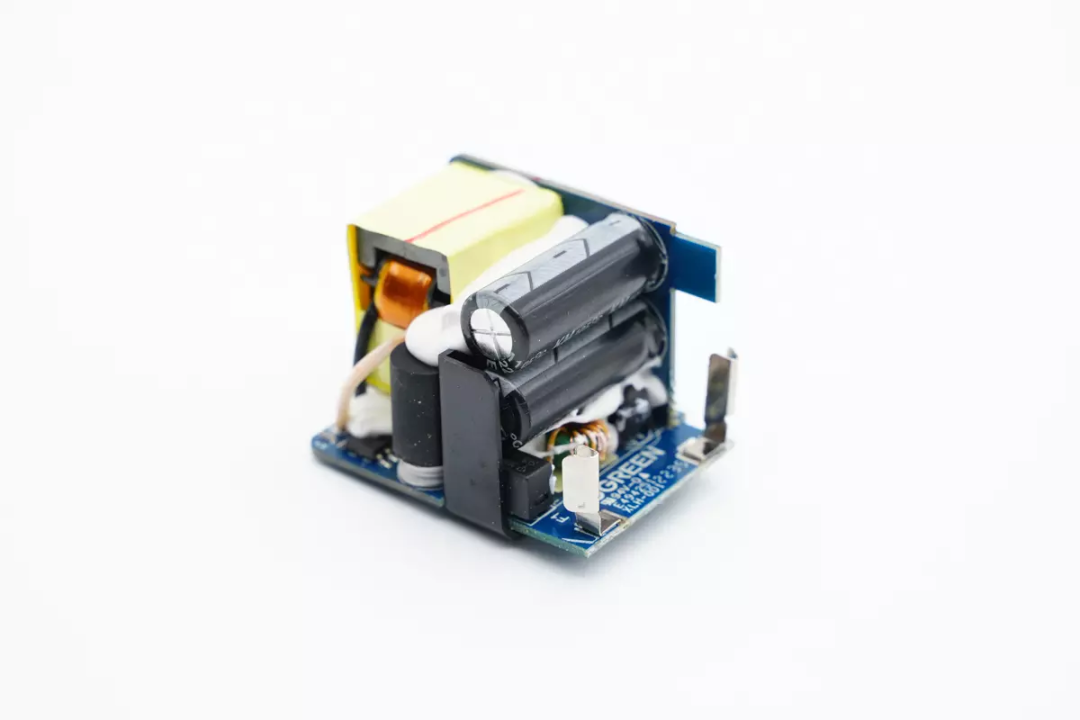

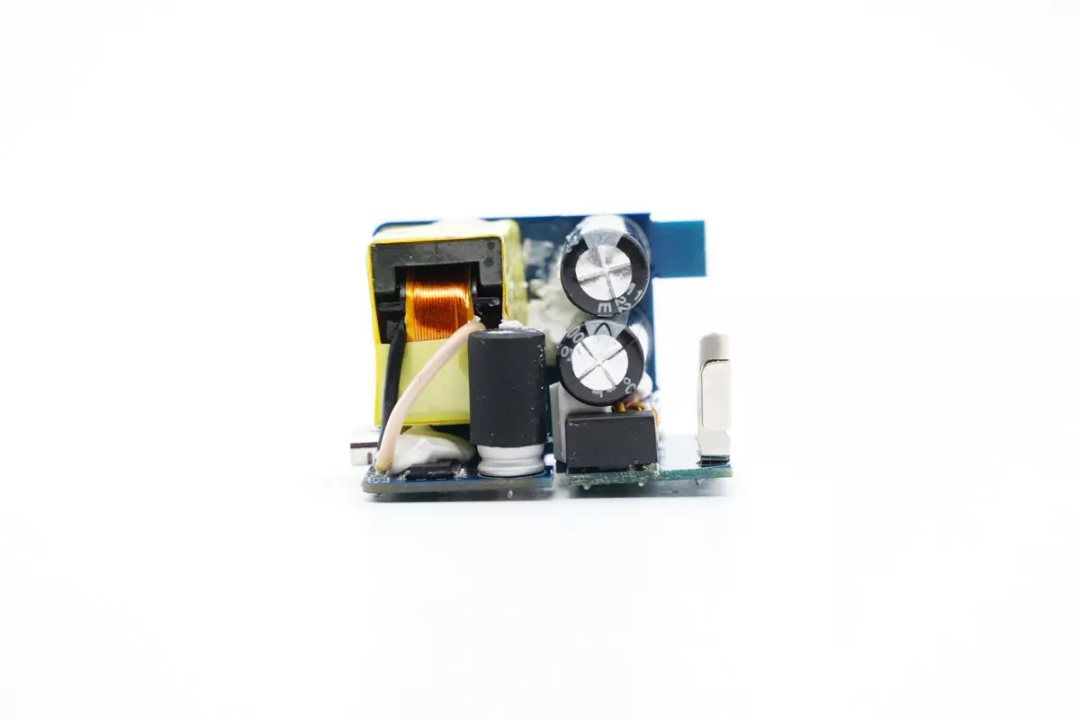

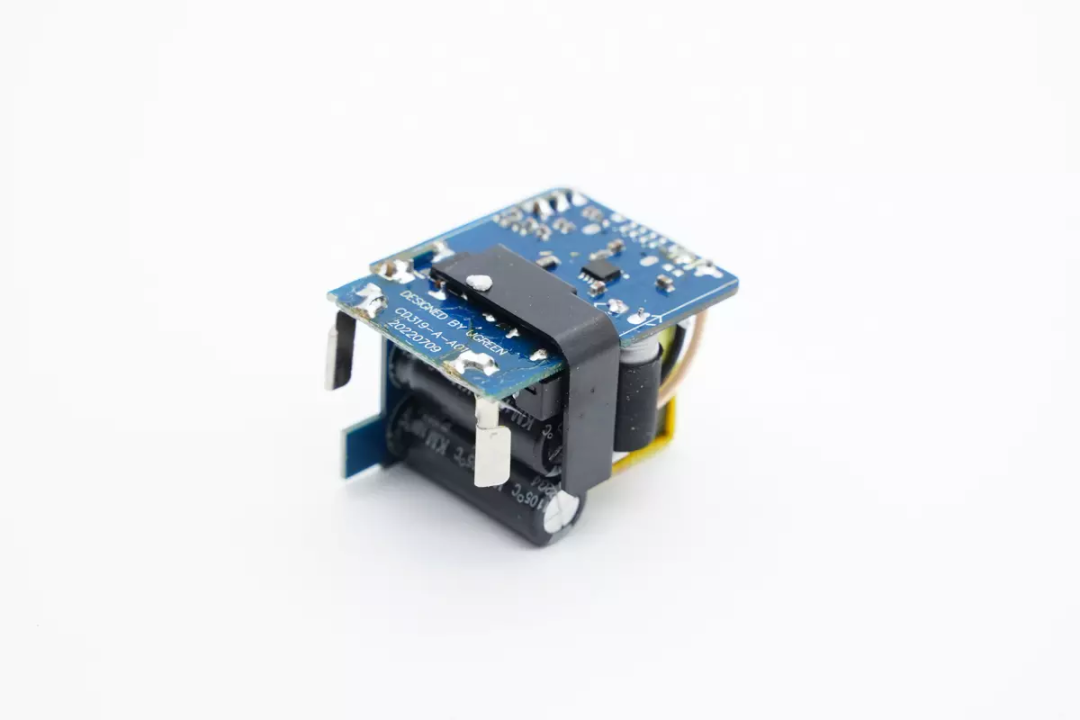

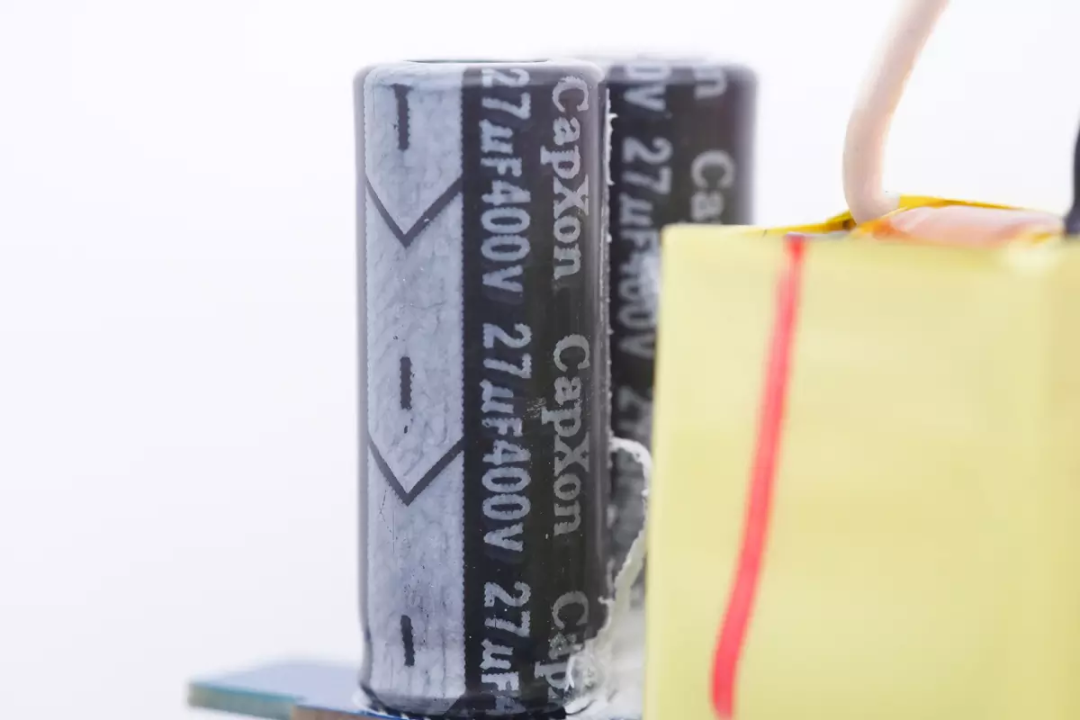

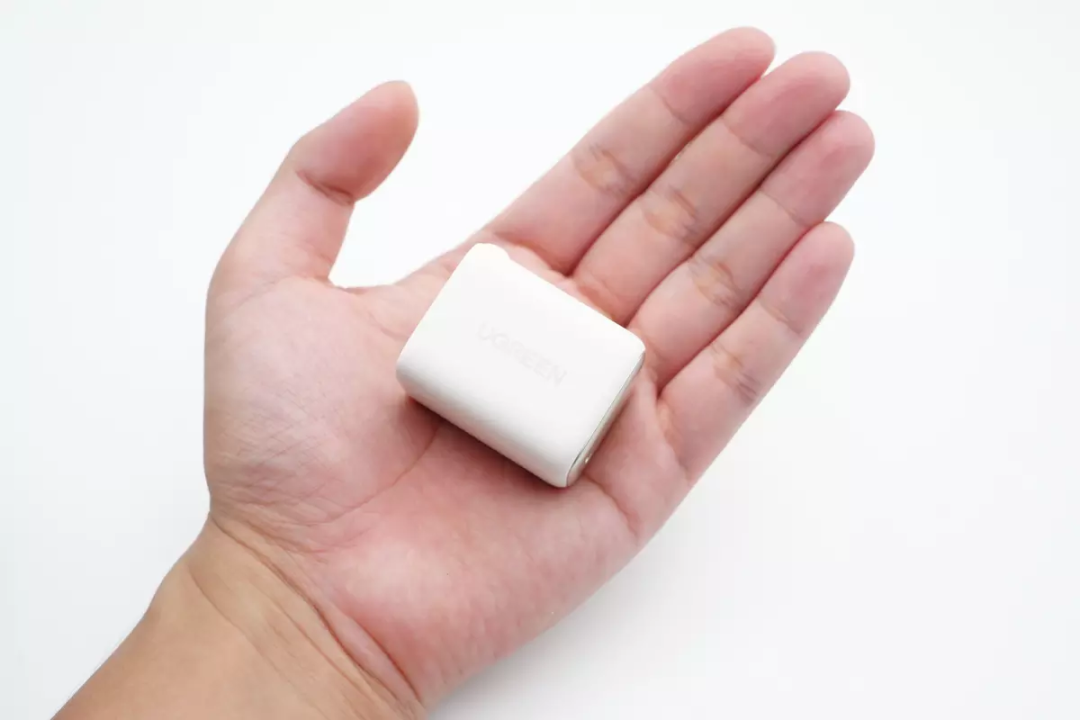

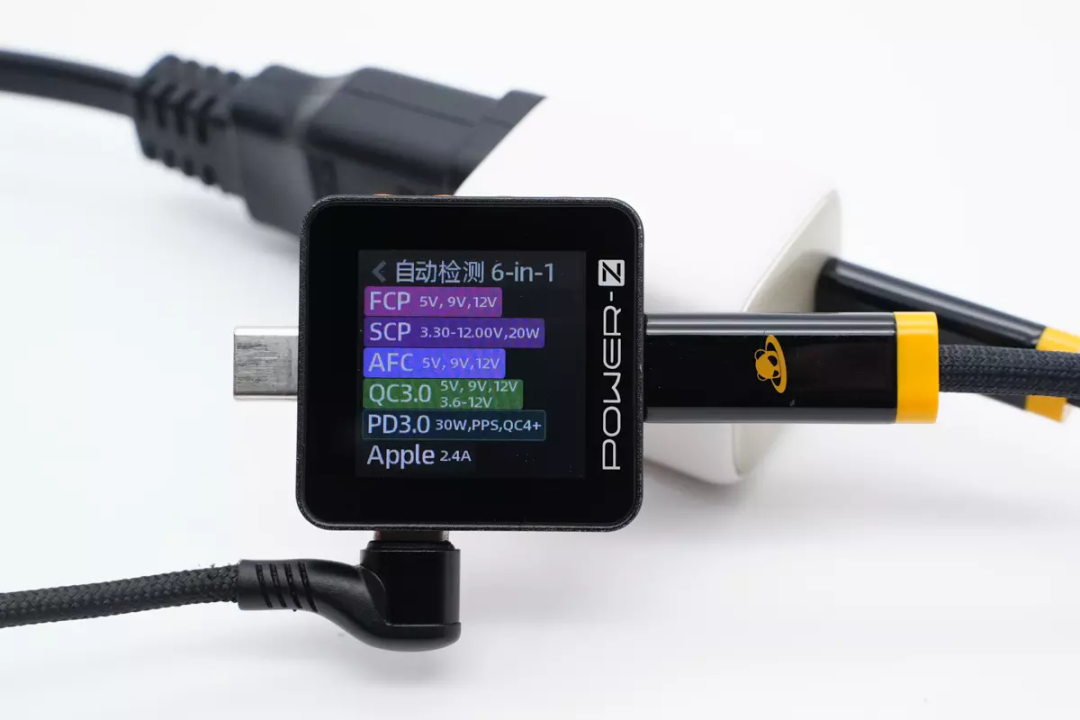

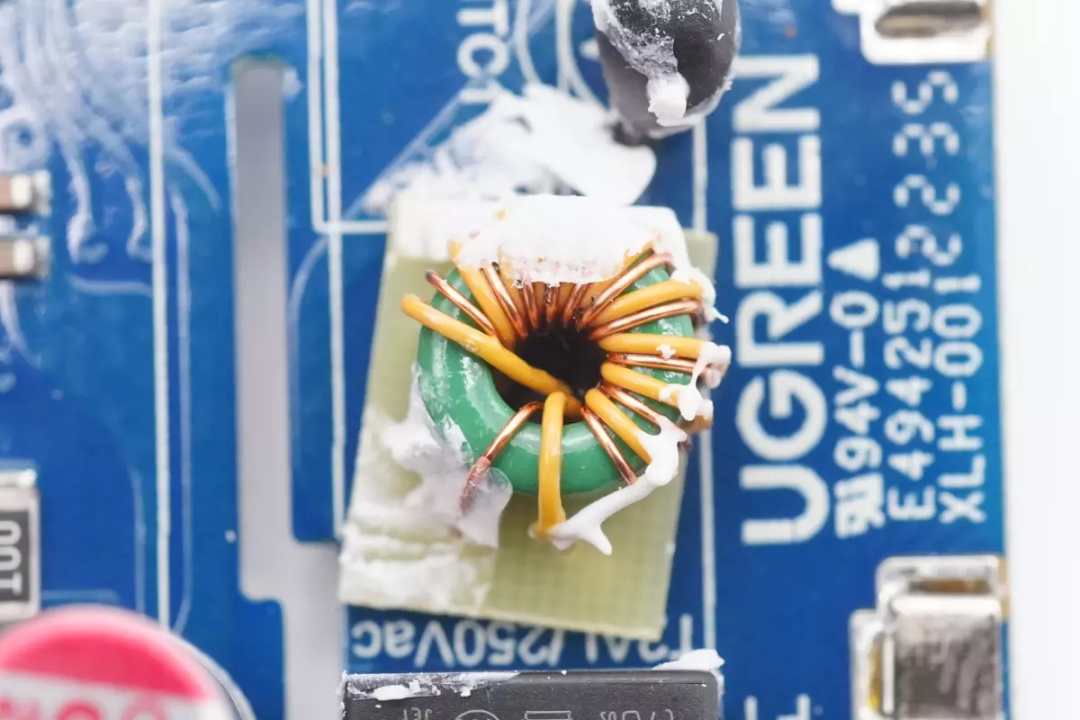

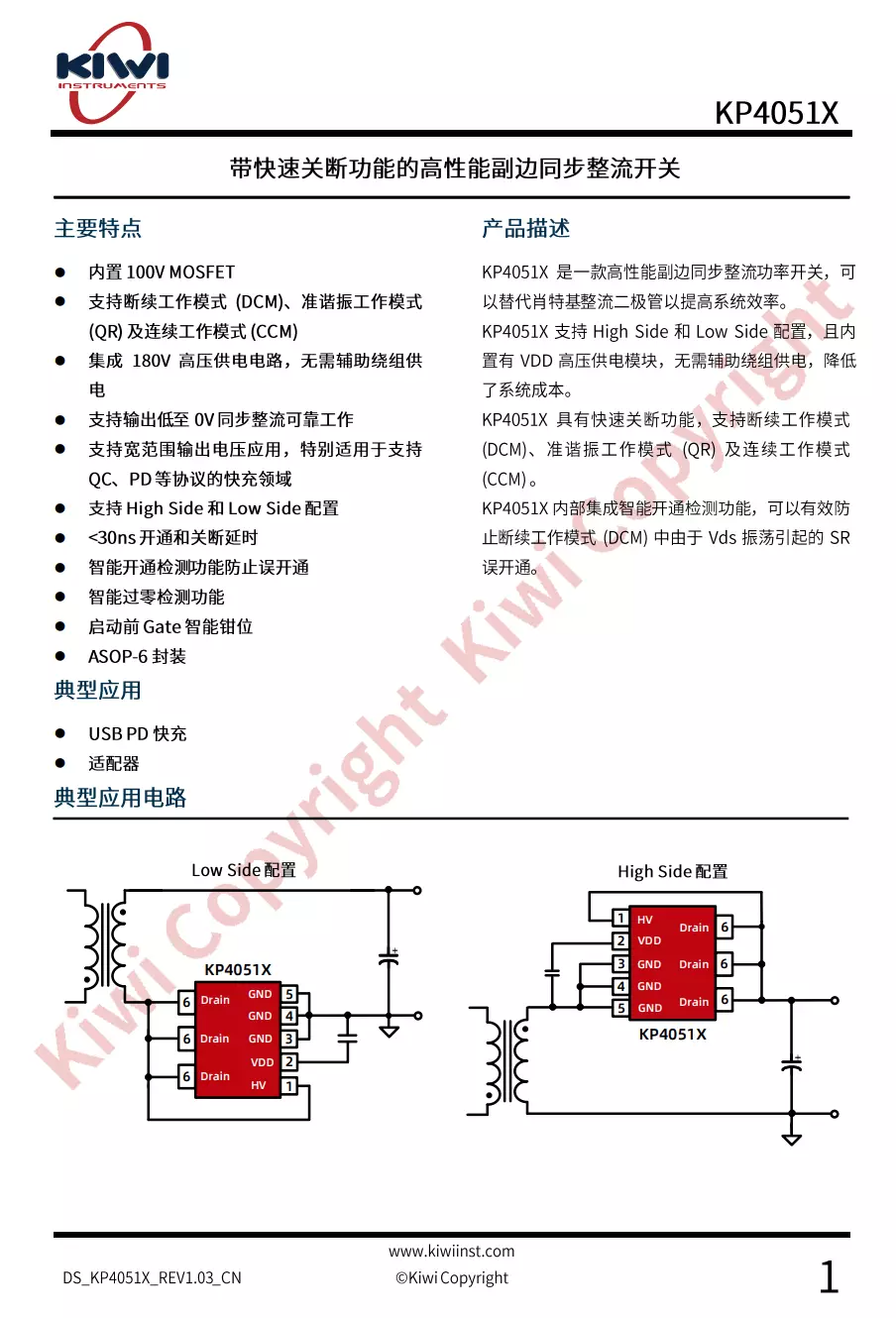

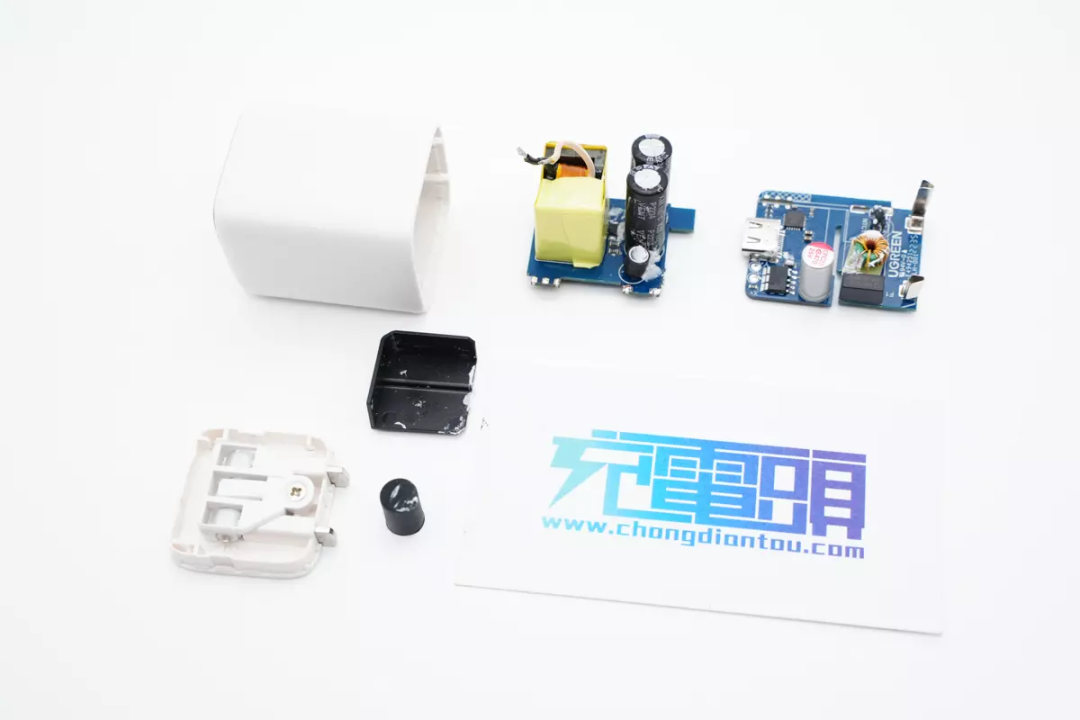

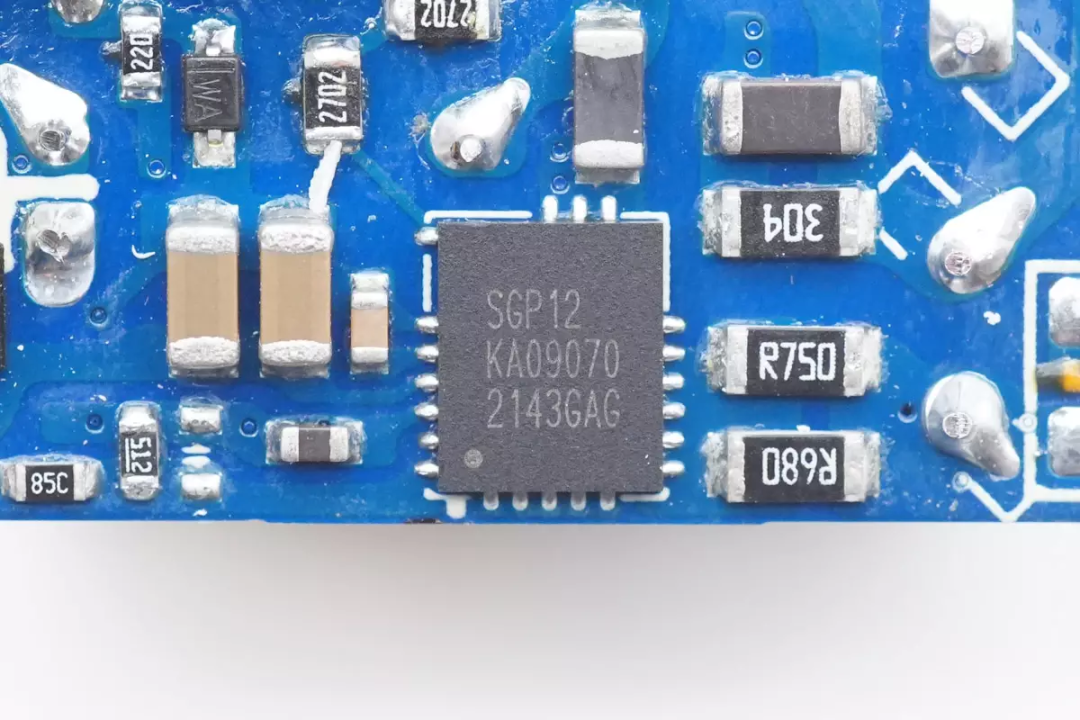

包装盒白绿配色，正面印有UGREEN绿联品牌、充电器外观和名称，还有氮化镓技术、智能温控技术两大卖点。 背面印有产品参数以及商家信息。 包装内含充电器和产品保修卡。 充电器主体外壳为白色，表面哑光处理，输出端贴有银灰色装饰板，整体小巧精致。 腰身一面印有UGREEN品牌。 充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。 输出端装饰板还显有一点金属光泽，顶面配有单USB-C接口，靠一侧布局。 测得充电器机身高度为40.54mm。 宽度为32.56mm。 和苹果30W充电器对比，体积优势明显。 拿在手上的大小直观感受。 另外测得充电器净重约为49g。 使用ChargerLAB POWER-Z KM002C测得USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC4+、Apple 2.4A充电协议。 绿联30W氮化镓充电器拆解 看完了绿联30W氮化镓充电器的开箱以及测试，下面就进行拆解，一起来看看绿联这款充电器内部的设计和用料。 沿外壳接缝拆开充电器插脚侧盖板，抽出内部PCBA模块。 充电器内部PCBA模块采用两块PCB焊接组成。 底部的小板焊接弹片，连接折叠插脚用于取电。 在底部的PCB上插入塑料支架用于初级与次级之间绝缘。 充电器内部采用堆叠设计，元器件穿插布局，充分利用内部空间，减小体积。输出滤波固态电容外套黑色胶套绝缘。 变压器，电解电容以及输出滤波电容等元件布置在两块PCB组成的空间内部。 使用游标卡尺测得PCBA模块长度约为26.43mm。 PCBA模块宽度约为27.33mm。 PCBA模块高度约为24.13mm。 充电器输入端一览，两侧焊接输入弹片。 输入端小板一览，左侧焊接输入弹片，保险丝，共模电感和NTC热敏电阻，右侧焊接滤波固态电容，同步整流芯片和协议芯片以及USB-C母座，初次级之间PCB镂空绝缘。 交流输入弹片特写。 输入端延时保险丝来自华德电子，规格为2A250V。 NTC热敏电阻用于抑制充电器插电时的冲击电流。 共模电感采用漆包线和绝缘线绕制，底部采用电木板绝缘。 整流桥焊接在底部小板背面。 整流桥来自东莞市纽航电子，型号RABS206G，规格为2A 600V。 差模电感，电解电容和变压器均焊接在侧面小板上。 整流桥输出的脉动直流电通过电解电容滤波，两颗电解电容来自丰宾，规格均为27μF400V。 差模电感采用工字磁芯绕制，外套热缩管绝缘。 小板背面焊接合封氮化镓芯片，光耦和贴片Y电容。 充电器内置Elevation的合封氮化镓芯片，型号HL9554，HL9554内置450毫欧氮化镓芯片和QR控制器，高集成度，高转化效率，可实现小体积化。支持CCM/QR/DCM控制模式，集成了逐周期限流，AOCP，OTP和LPS等功能，可实现20mW的超低待机功耗。 elevation HL9554 资料信息。 变压器磁芯采用胶带缠绕绝缘。 充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。 EL1018光耦用于输出电压反馈调节。 同步整流芯片来自必易微，型号KP40512，是一颗带有快速关断功能的高性能同步整流芯片。芯片内置100V 10mΩ的同步整流管，支持DCM，CCM和QR工作模式，支持PD和QC充电器宽范围电压应用，支持高侧和低侧使用，无需辅助绕组供电，外围元件精简。 必易微 KP40512 详细资料。 输出滤波固态电容来自钰邦，规格为470μF 25V。 充电头网拆解了解到，英集芯IP2723T已被闪魔、摩米士、REMAX、麦多多、华科隆等多个品牌20W充电器采用，同时还被摩米士65W 2C1A氮化镓快充充电器、努比亚65W USB PD氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用，此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。 输出VBUS开关管来自东沅，型号FKBB3006，是一颗耐压30V的NMOS，导阻为5.5mΩ。 USB-C母座采用过孔焊接，白色胶芯不露铜。拆解报告：绿联30W氮化镓快充充电器
